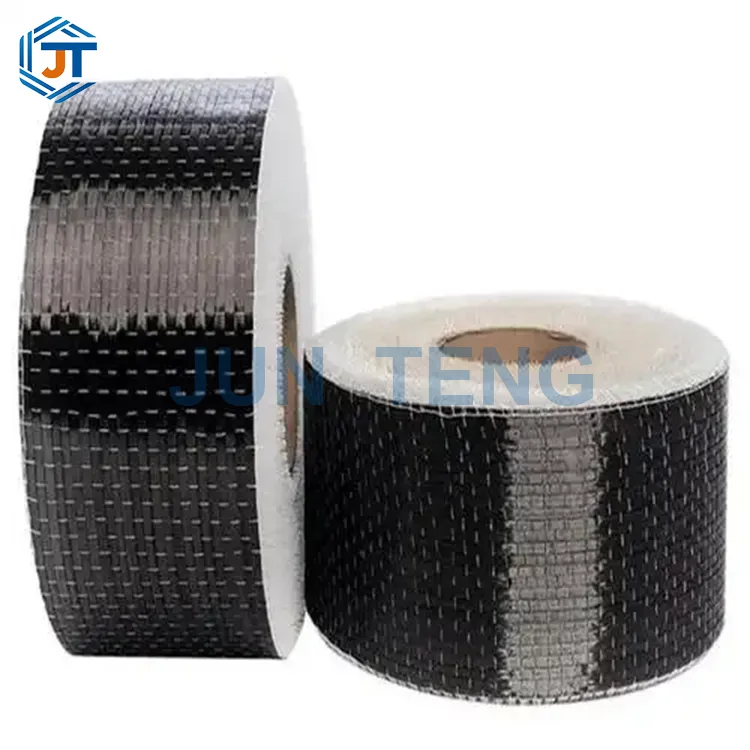

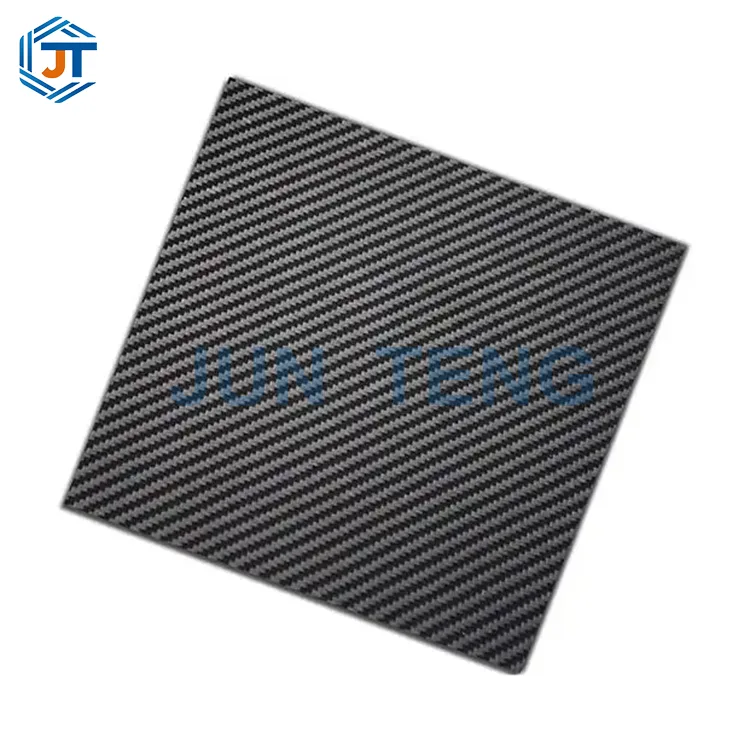

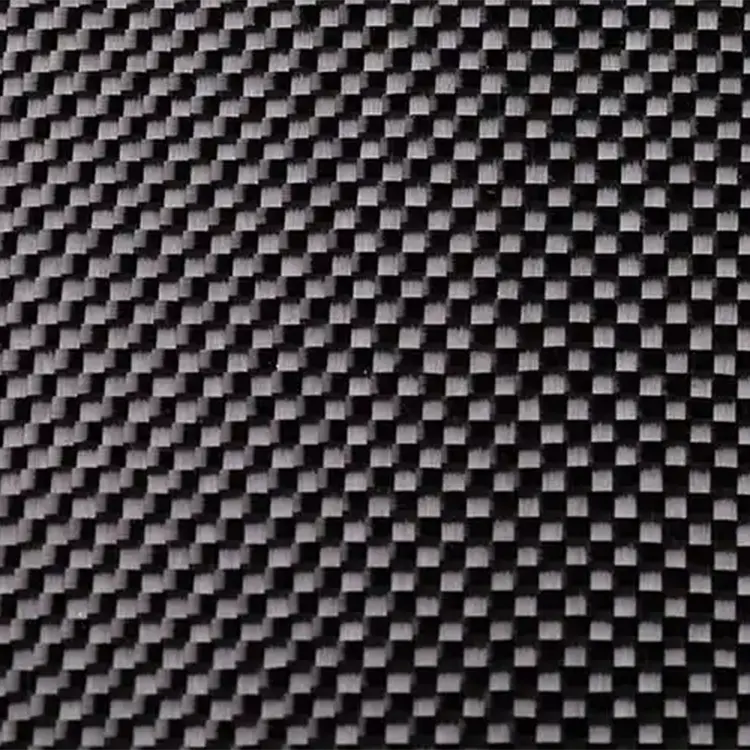

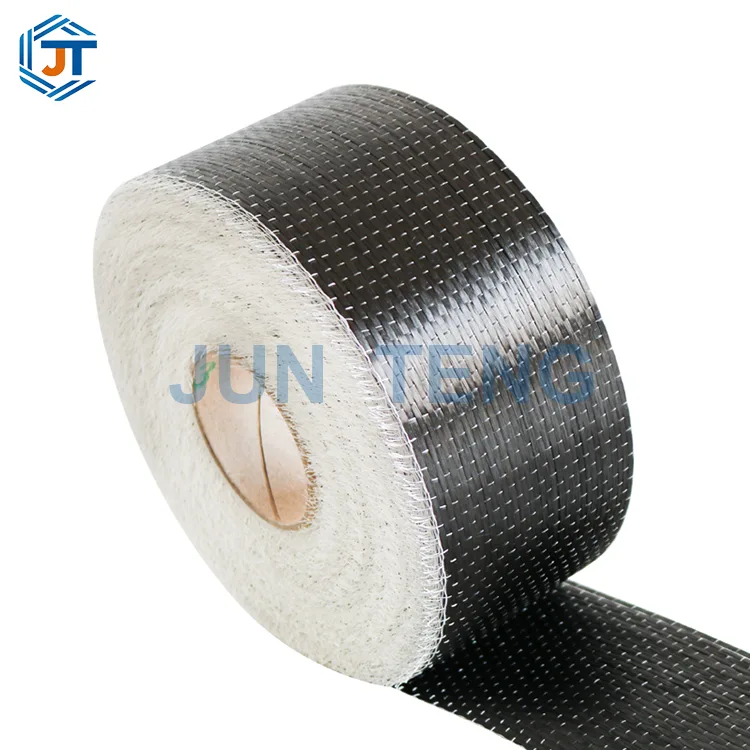

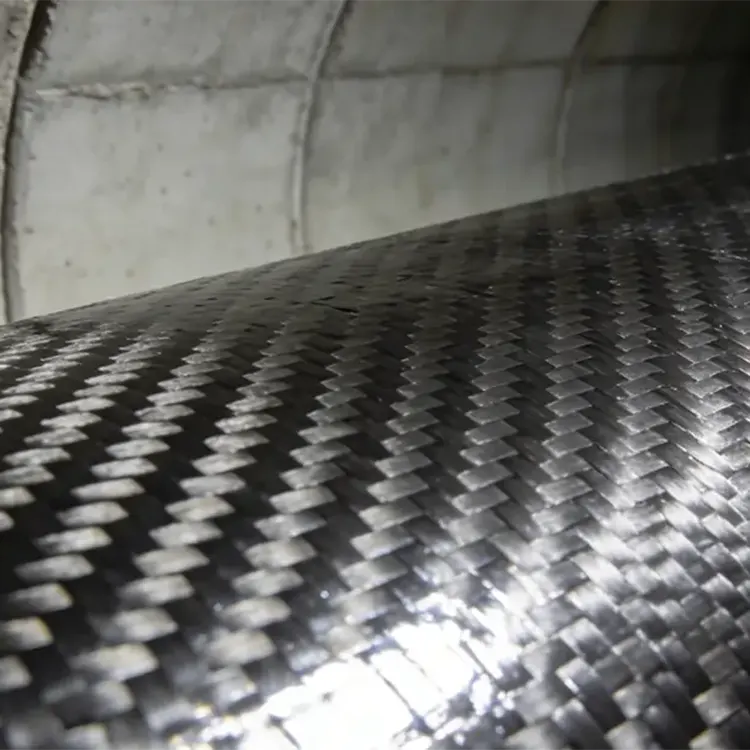

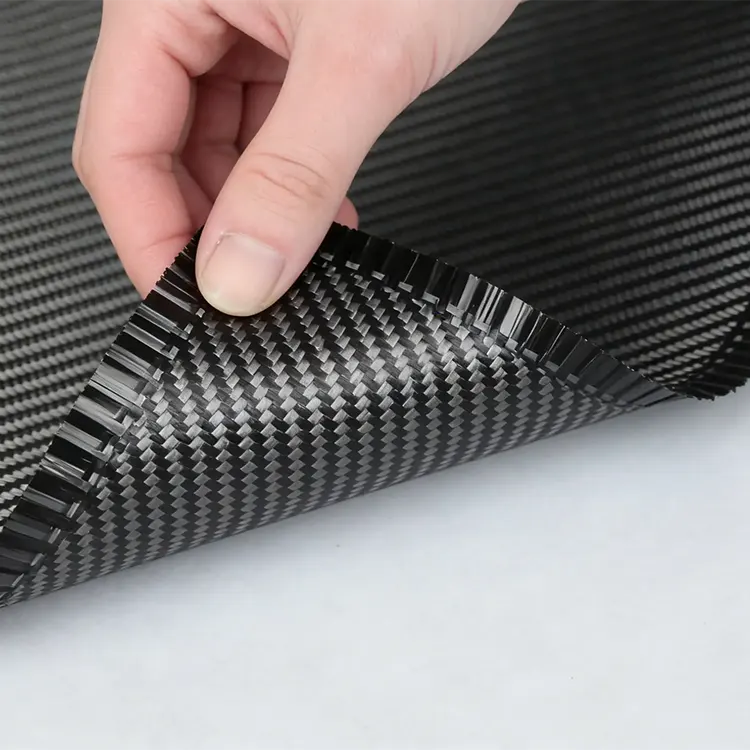

300 g bidirectionele koolstofvezelversterkingsstof

JUN TENG's bidirectionele met koolstofvezel versterkte stof wordt gevormd door dubbellaags orthogonaal naaien van 12K continue koolstofvezelgarens. In tegenstelling tot koolstofweefsel in één richting, dat een beperkt krachtdragend vermogen heeft, verdeelt dit bidirectionele ontwerp de belasting gelijkmatig en wordt het tegelijkertijd versterkt tegen afschuiving en torsie. Het voldoet aan de nationale norm GB50367-2013 voor "Concrete Structure Reinforcement Design" en voldoet aan de mechanische norm van het eerste niveau.

De vezelbelasting per eenheid oppervlak is 300 g, de theoretische dikte is 0,45 mm. Het houdt rekening met zowel het hoge vezelgehalte als de flexibiliteit van de hechting van gebogen oppervlakken, en is specifiek ontworpen voor openingen in vloergaten, reparaties aan schuifwanden, anti-afschuifversterking van onregelmatige balken en kolommen, torsiebelasting van bruggen en multidirectionele spanningsversterking van industriële apparatuur.

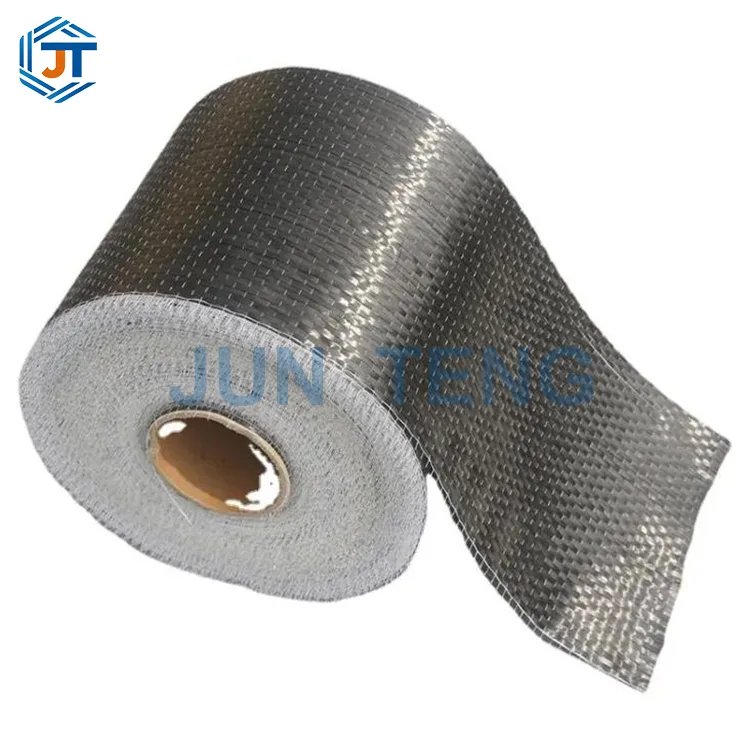

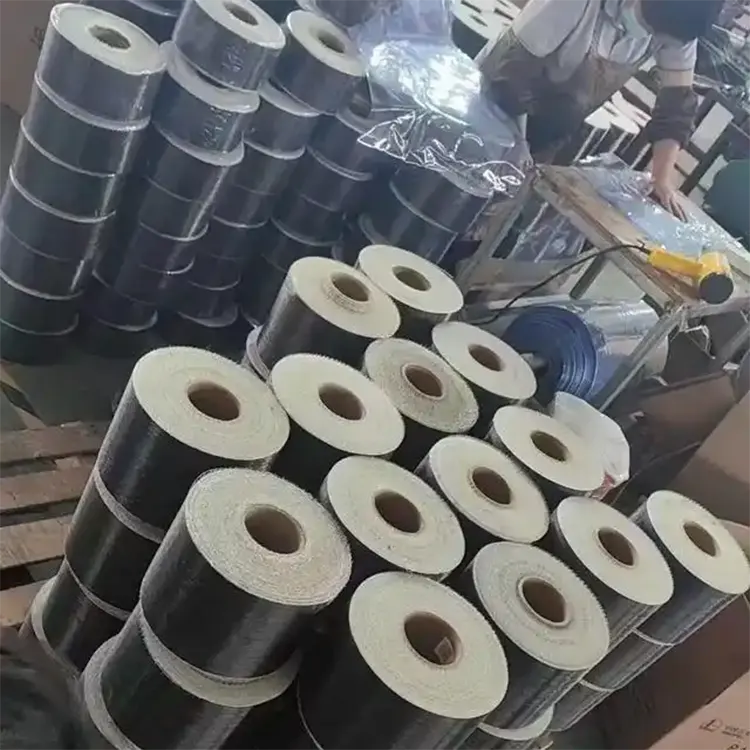

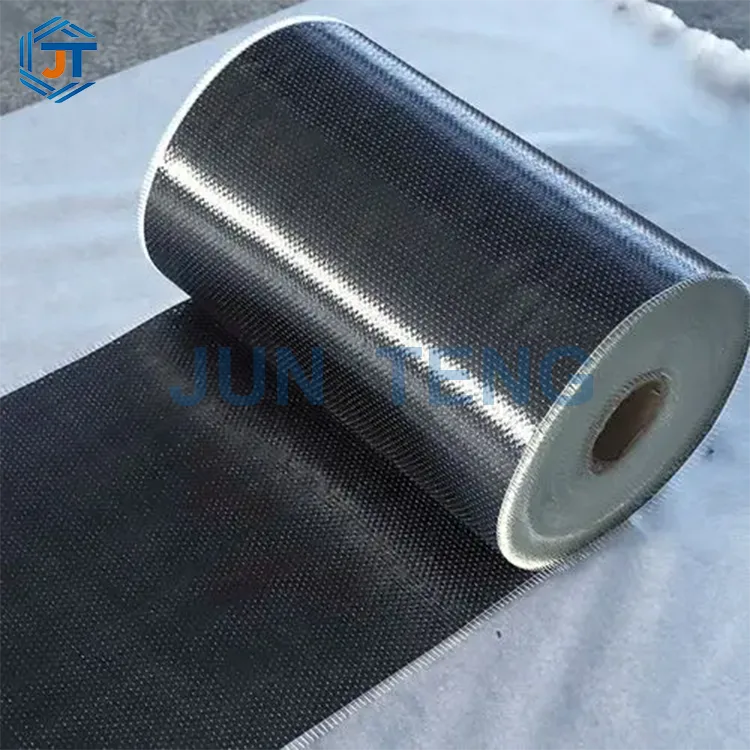

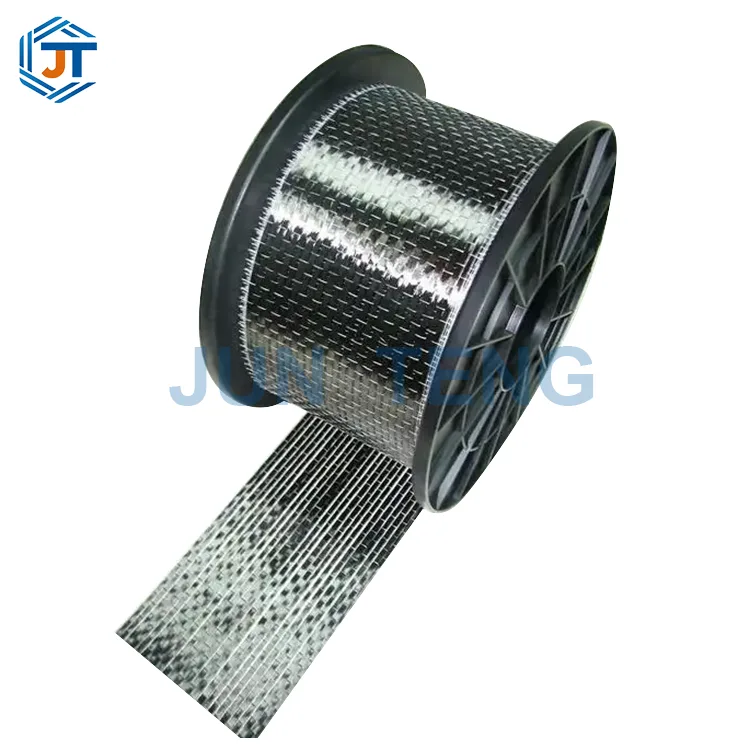

Het pakt de pijnpunten aan van koolstofweefsel in één richting dat slechts weerstand biedt aan spanning in één richting, scheuren aan de randen en falen bij multidirectionele belastingversterking. Het is geschikt voor renovaties van civiele gebouwen, reparaties van gemeentelijke bruggen, chemische anticorrosieconstructies en versterking van componenten voor spoorwegvervoer. De constructie en plaatsing zijn scheur- en kreukvrij, zuur- en alkalibestendig, anti-verouderingsbestendig en extreem licht van gewicht. Eén enkele laag kan meerdere dunne lagen koolstofweefsels vervangen, waardoor de bouwtijd en het lijmverlies aanzienlijk worden verminderd. Het ondersteunt 500 mm/1270 mm brede strokensnijden, met rechte rollen van 100 meter op voorraad, en wordt geleverd met A-kwaliteit epoxy-geïmpregneerde lijm als een complete set.

Basisinformatie over het product en nationale standaardparametertabel

1.1 Algemene tabel met basisspecificatieparameters

Gedifferentieerde kernvoordelen

De overgrote meerderheid van de teksten op de markt met versterkte koolstofdoeken richten zich alleen op het buigweerstandsvoordeel van unidirectioneel doek, waarbij het grote aantal schuif-, torsie- en biaxiale trekomstandigheden in de techniek wordt genegeerd. De 300 g bidirectionele koolstofvezelversterkingsstof reconstrueert het versterkingsschema op basis van de spanningslogica, en de vijf unieke voordelen ervan raken rechtstreeks de pijnpunten van de industrie:

1. Uitgebalanceerde kracht op twee assen, geschikt voor complexe multidirectionele belastingen. Unidirectioneel koolstofdoek heeft alleen een hoge sterkte in de 0° hoofdrichting, met een verticaal draagvermogen van minder dan 10%. Het is gevoelig voor plaatselijk falen bij vloeropeningen, dwarsscheuren in schuifwanden, gebogen balken en kolommen en brugdekbalken onder torsiespanning. Het bidirectionele koolstofdoek van 300 g heeft een symmetrische opstelling van +45°/-45° dubbellaagse vezels, met volledig gelijke vezelbelastingen in beide orthogonale richtingen. De schuifweerstand, torsieweerstand en bidirectionele trekweerstand worden synchroon verbeterd. Na versterking kan de spanning onder elke hoek van het onderdeel gelijkmatig worden verdeeld, waardoor secundaire scheuren veroorzaakt door lokale spanningsconcentratie worden voorkomen.

2. Met een gewicht van 2.300 g en een enkele laag die meerdere lagen vervangt, is de totale hoeveelheid 300 g bidirectioneel koolstofvezelversterkingsweefsel in hetzelfde gebied veel groter dan 200 g bidirectioneel weefsel. Door het leggen in één laag kan de versterking en het draagvermogen van zware componenten worden bereikt zonder dat er meerdere lagen nodig zijn. Vergeleken met een meerlaagse dunne koolstofdoekconstructie: vermindering van de vier processen van polijsten, borstelen, leggen en uitharden, vermindering van het verbruik van met epoxy geïmpregneerde lijm met 40%, verkorting van de totale bouwperiode met de helft, en vermindering van de arbeids- en hulpmateriaalkosten; Tegelijkertijd vermindert het de verborgen gevaren van uitholling en luchtbellen veroorzaakt door meerlaagse bestrating, en verbetert het de stabiliteit van de wapeningskwaliteit.

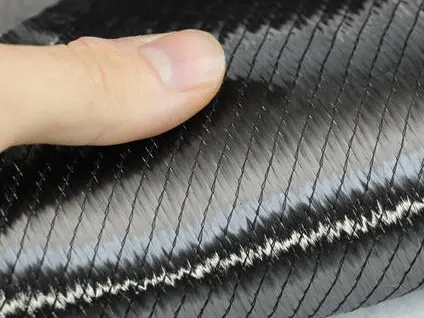

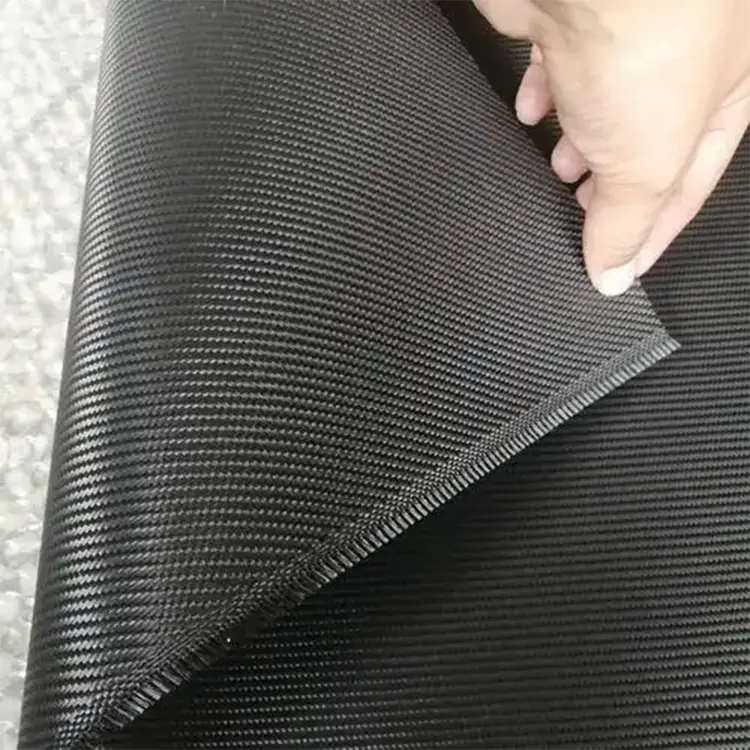

3. Niet-kettingsteekproces, geen vezelbuiging, lager mechanisch verlies. Traditionele bidirectioneel geweven stofvezels met platbinding worden verweven en gebogen, en wanneer ze aan kracht worden blootgesteld, worden de vezels eerst rechtgetrokken voordat ze worden gedragen, wat resulteert in mechanisch verlies; Dit product maakt gebruik van een non-woven stikproces, met koolstofvezels die gedurende het hele proces recht en niet gebogen zijn. De belasting kan onder spanning onmiddellijk worden overgedragen en de wapeningsefficiëntie wordt met 18% verhoogd. Het oppervlak van de stof is glad en vrij van oneffenheden en depressies, en hecht nauw aan de ondergronden van beton en staal. De randen, hoeken en gebogen oppervlakken worden gelegd zonder rimpels of kromtrekken, waardoor de herbewerkingssnelheid van het uithollen wordt verminderd.

4. De hele scène is flexibel en aanpasbaar, met geïntegreerde omhulling en versterking van onregelmatige componenten. Het koolstofdoek zelf heeft een ultrahoge flexibiliteit en kan naar wens worden gebogen en rond onregelmatige structuren zoals ronde kolommen, gebogen balken, pijpleidingen en apparatuurbasissen worden gewikkeld. Met een dikte van 300 gram balanceert het kracht en flexibiliteit, en zal het niet hard en moeilijk te plaatsen worden vanwege overmatig gewicht; Rolsnijden heeft geen losse draden en vereist geen randvergrendelingsbehandeling. De zaagbewerking ter plaatse is eenvoudig en er kunnen smalle ruimtes zoals smalle plafonds en kelderbalken en -kolommen worden geconstrueerd.

5. Corrosiebestendigheid en duurzaamheid op lange termijn, veelzijdige koolstofvezel zelf roest niet, is bestand tegen zuur-, alkali-, zout-, vocht- en UV-veroudering, geschikt voor corrosieve omgevingen zoals zoutsproeigebouwen aan de kust, chemische fabrieken, ondergrondse garages, riooltanks, enz.; Na uitharding van het composiet met epoxylijm van A-kwaliteit wordt een afgedichte anti-corrosielaag gevormd om de stalen staven in het beton te beschermen. De ontworpen levensduur van het versterkingssysteem kan meer dan 50 jaar bedragen, en er is geen behoefte aan roestpreventie of anti-corrosieonderhoud in een later stadium.

Toepassingsscenario's

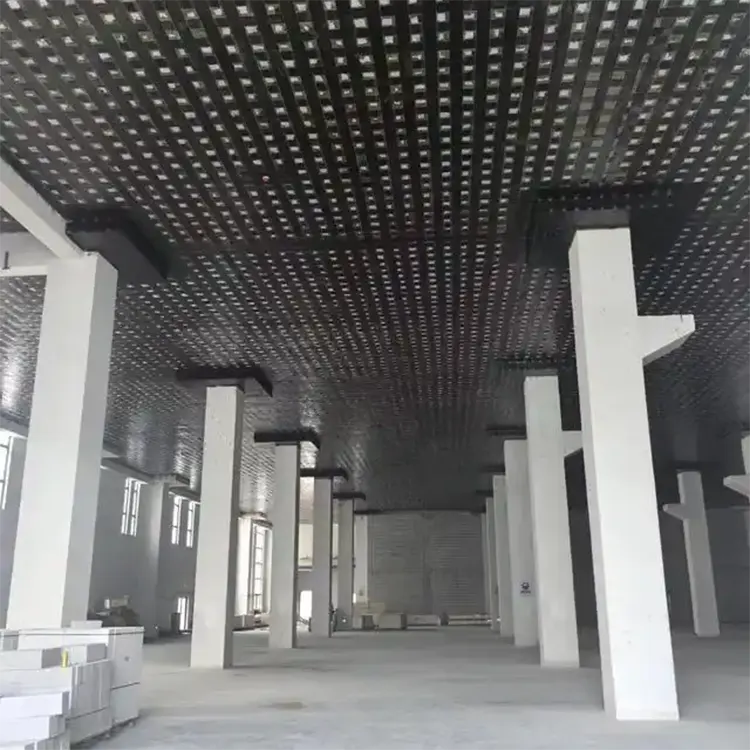

I Versterking van gebouwen en civieltechnische installaties (civiele/industriële installaties)

1. Versterking van vloeropeningen: renovatie van trapopeningen en voor apparatuur gereserveerde openingen, versterking van vloerplaten onder bidirectionele spanning om radiale scheuren rond de openingen te voorkomen;

2. Reparatie van schuifmuur: diagonale scheuren in de muur, onvoldoende schuifweerstand van de muur, aardbevingsversterking voor deuropeningen;

3. Versterking van onregelmatige liggers en kolommen: torsie- en schuifversterking van ronde kolommen, gebogen aansluitende liggers en knooppunten van primaire en secundaire liggers

4. Renovatie van oude woonwijken: balkonwortelbreuk, verhoogd draagvermogen van de vloer, verbeterd seismisch weerstandsniveau;

5. Kelderreparatie: Scheuren in vochtige muren en bidirectionele anti-scheur- en anti-kwelversterking van bodemplaten.

II Gemeentelijke brug- en tunneltechniek

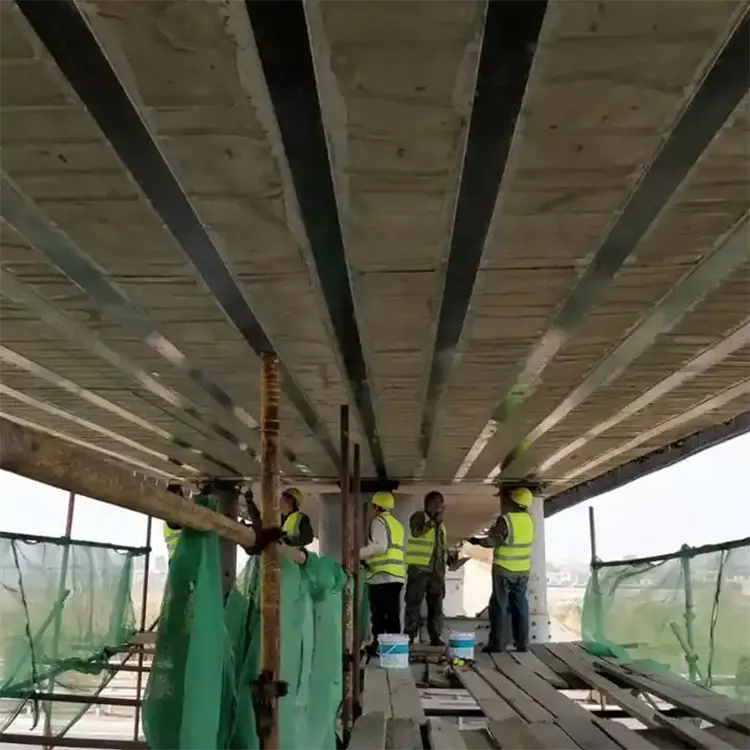

Brugdekbalken en pijlerkolommen worden versterkt door torsiekrachten, diagonale scheuren in de tunnelbekleding worden gerepareerd, trottoirplaten zijn scheurbestendig in beide richtingen, verhoogde kokerbalken worden versterkt door afschuiving, ter vervanging van de traditionele staalverbindingstechnologie, en het eigen gewicht verhoogt de brugbelasting niet.

III Industriële speciale anti-corrosieversterking

De basis van de chemische apparatuur, de wand van de riooltank en de steun van de staalconstructie zijn versterkt met multidirectionele spanning en een corrosiebestendige, omgevingsspecifieke versterkingslaag, die een dubbele functie heeft van structurele versterking en corrosiebescherming.

Vergelijkingstabel van selectie tussen unidirectioneel 300g koolstofdoek en bidirectioneel 300g koolstofdoek

Standaard bouwproces

1. Basisbehandeling: Betonmortel polijsten, losse lagen verwijderen en stof- en olievlekken reinigen met aceton;

2. Basislijm aanbrengen: A-kwaliteit koolstofvezelbasislijm gelijkmatig oprollen, de ondergrond doordringen en versterken;

3. Egaliseren en repareren: Vul de honingraat en putten met egaliseerlijm om een ​​glad basisoppervlak te garanderen;

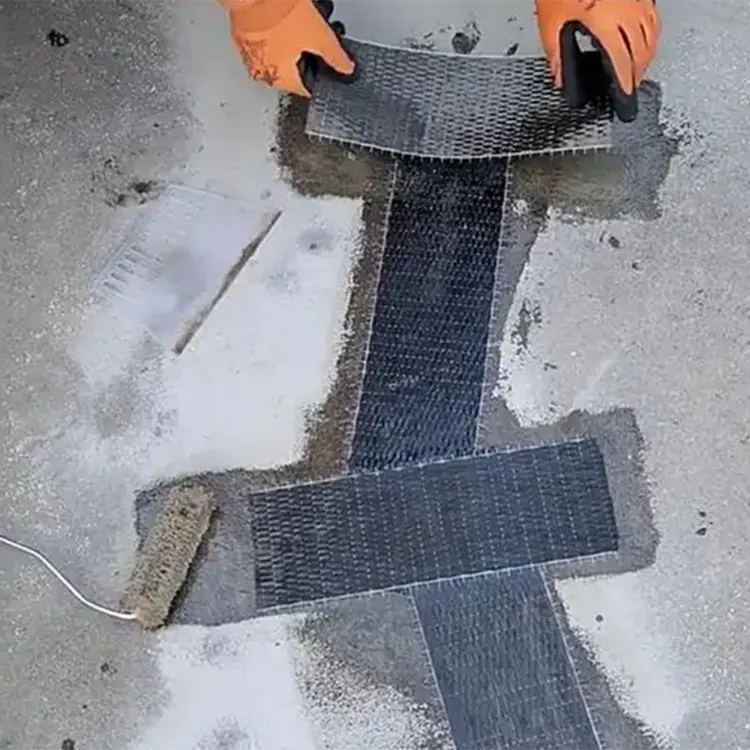

4. Dompelcoating: breng immersielijm aan op het basisoppervlak, leg 300 g dubbelzijdig koolstofdoek plat en rol herhaaldelijk en verwijder luchtbellen met een roller;

5. Oppervlaktecoating: het oppervlak van het koolstofdoek is twee keer bedekt met oppervlaktecoatinglijm, waardoor de koolstofvezel volledig wordt ondergedompeld zonder enige zichtbare droge vezels;

6. Uitharden en uitharden: volledig uitharden bij kamertemperatuur gedurende 72 uur en externe verstoringen tijdens de uithardingsperiode vermijden.

Productopslag, transport en ondersteunende instructies

1. Opslagvereisten: Opslaan in een koel en droog magazijn, waarbij direct zonlicht en onderdompeling in regenwater worden vermeden. Plaats de rollen rechtop om compressie en kreuken te voorkomen;

2. Ondersteunende materialen: Er moet gebruik worden gemaakt van nationale standaard A-niveau met koolstofvezel geïmpregneerde lijm (basislijm + egalisatielijm + geïmpregneerde oppervlaktelijm) en het mengen van gewone civiele epoxylijm is verboden;

3. Maatwerkservice: ondersteunt snijden met elke breedte van 50-1270 mm en snijmeters indien nodig. Biaxiaal koolstofdoek met een speciaal gewicht kan worden aangepast voor grootschalige projecten;

4. Kwaliteitsborging: elke batch gaat vergezeld van een mechanisch testrapport van een derde partij, dat voldoet aan de acceptatiespecificaties voor wapeningstechniek, en voltooiingsgegevens en ondersteunende kwaliteitsinspectiedocumenten kan verstrekken

De 300 g bidirectionele koolstofvezelversterkingsstof vult de prestatiekloof van unidirectionele koolstofstof op het gebied van multidirectionele versterking. Met de steun van 12K hoogwaardige koolstofvezel en ±45° biaxiale non-woven stiktechnologie bereikt het vier kernwaarden: hoge sterkte, bidirectionele balans, eenvoudige constructie en lange duurzaamheid onder het reguliere technische gewicht van 300 g. In tegenstelling tot gewone geweven bidirectionele stoffen op de markt, optimaliseert dit product de structuur van de vezelindeling, vermindert het mechanische verliezen en heeft het een hogere efficiëntie van de enkellaagse versterking. Het is perfect geschikt voor complexe werkomstandigheden zoals vloeropeningen, schuifwanden, onregelmatige balken en kolommen, en brugtorsie die unidirectioneel koolstofdoek niet aankan. Van de renovatie van oude civiele gebouwen tot de reparatie van grote gemeentelijke bruggen: er kunnen stabiele en betrouwbare oplossingen voor structurele versterking worden geboden. De materiaalparameters komen volledig overeen met de nationale wapeningsnormen, de constructie is handig en de uitgebreide kosten zijn beheersbaar. Het is het professionele substraat bij uitstek voor structurele versterking in meerdere richtingen.
